• Разборка картриджа. В процессе разборки картриджа специалисты демонтируют его, извлекают использованные части и компоненты, проверяют их на предмет повреждений, выявляют неисправности.
• Очистка и промывка. После разборки картридж проходит процесс очистки и промывки. Этот этап включает удаление старого тонера, удаление любых засорений внутри картриджа, и обработку поверхности для устранения налета и накопления грязи.

• Замена расходных материалов. Во время процесса восстановления картриджа специалисты просматривают каждый его компонент и проверяют их на наличие дефектов и неисправностей. Если необходимо, они заменяют расходные материалы на новые, чтобы восстановить работоспособность устройства.
• Смазка всех шестерней специальной смазкой.
• Смазка токопроводяших соединений специальной токопроводящей смазкой.

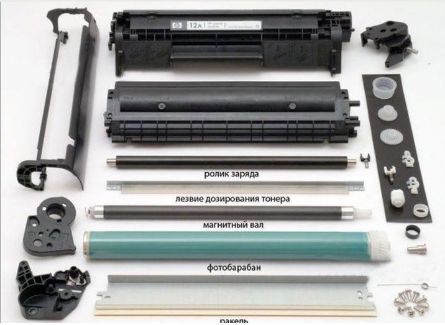

3. Верхний блок корпуса картриджа (бункер для отработанного тонера) состоит из:
фотобарабана, ролика первичного заряда, лезвия очистки.

4. Прижимающая пружина ― прижимает фотобарабан к магнитному валу. В отсутствие этой пружины на картридже, отпечаток на одной стороне бумаги будет практически не заметным.

6. Фотобарабан (фотовал) — алюминиевый полый цилиндр, покрытый органическим фотопроводящим материалом, который сохраняет образ будущего изображения. Ресурс: 3-4 заправки, после чего фотослой стирается и начинает выдавать некачественные отпечатки.

7. Ролик первичного заряда (вал PCR) — металлический вал с резиновым или поролоновым покрытием, обеспечивающий отрицательный заряд фотовала. Иногда ошибочно называется коротроном (о различиях между лазерными картриджами с PCR и коротроном подробнее читайте в статье).
Ресурс: до 6 заправок. В основном этот элемент может долго служить, но при повреждении этой детали, качество печати может ухудшиться. Вал может сильно загрязняться от частиц бумажной пыли, и требует регулярной очистки.

9. Лезвие очистки («ракель») — металлическая пластина с полиуретановым наконечником. Очищает фотобарабан от неиспользованного тонера, который не перешёл на бумагу (подробнее про ракель).
Ресурс: рекомендуется менять ракель вместе с фотобарабаном. Под воздействием температуры, полиуретановый наконечник ракеля твердеет и со временем сильнее изнашивает поверхность фотобарабана.

10. Магнитный вал («девелопер») состоит из: оболочки или плёнки магнитного вала и сердечника (15). Заряжает тонер, а затем наносит его на фотобарабан из тонерного бункера.
Ресурс: 3-5 заправок. Повреждение этой детали влечёт за собой значительное ухудшение качества печати.

11. Бушинги магнитного вала — подшипники. Позволяют магнитному валу свободно вращаться.

12,13,14 — шестерни магнитного вала и привода.

16. Лезвие дозировки тонера («доктор») — металлическая пластина с гибким наконечником. Распределяет тонер на магнитном вале равномерно и тонким слоем. Ресурс: 5-8 заправок (силиконовый наконечник изнашивается, становится мягким и тонким, по мере использования).

17. Упоры бушингов — центруют магнитный вал.

19. Нижний блок корпуса картриджа (бункер для нового тонера) - ёмкость, внутри которой находится тонер для будущего переноса на бумагу. Также в бункер встроен активатор для тонера (устройство для перемешивания тонера в виде проволочной рамки). Включает: магнитный вал, лезвие дозировки тонера и «ракель».

20. Плёнка очистки магнитного вала — удерживает тонер в бункере. Ресурс: 5 – 9 заправок (повреждённая изношенная плёнка может стать причиной просыпания нового тонера из бункера).

23. Плёнка очистки фотобарабана — удерживает отработанный тонер в бункере отработки. Ресурс: 5 – 9 заправок (повреждённая изношенная плёнка может стать причиной просыпания отработанного тонера из бункера).
